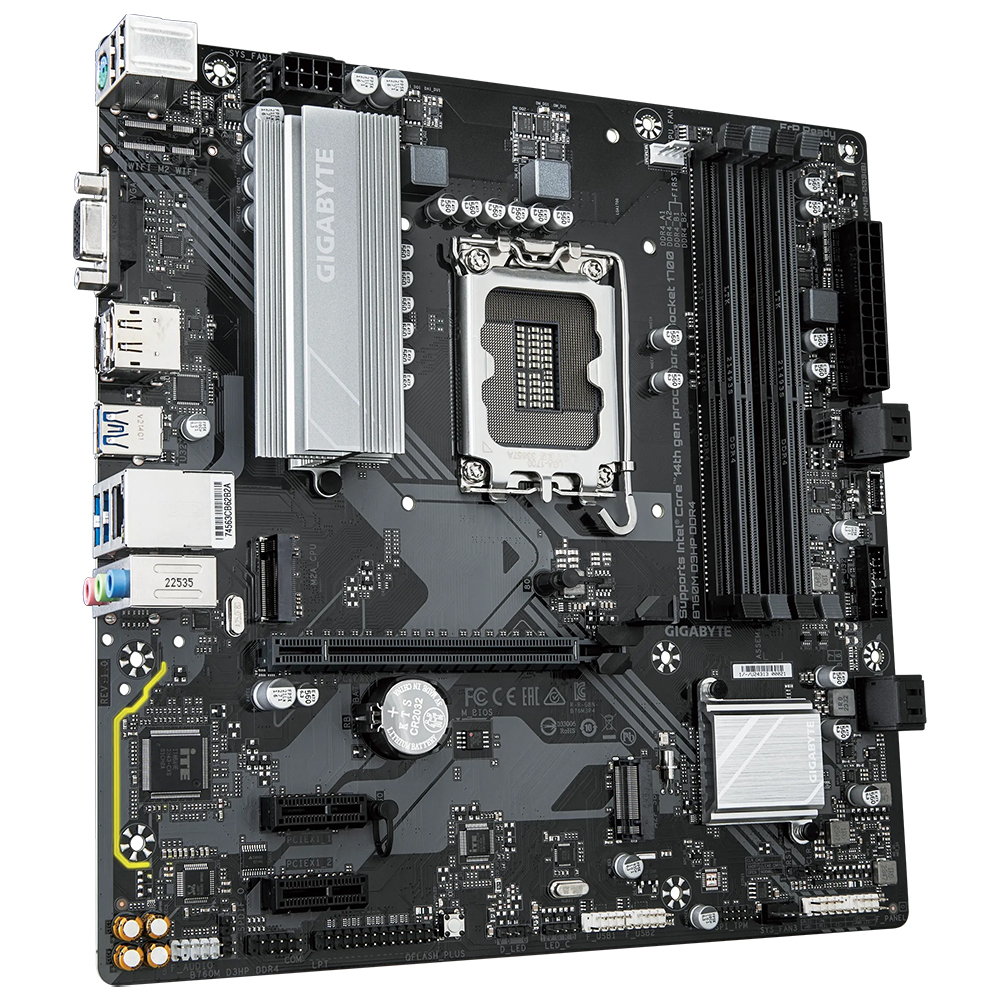

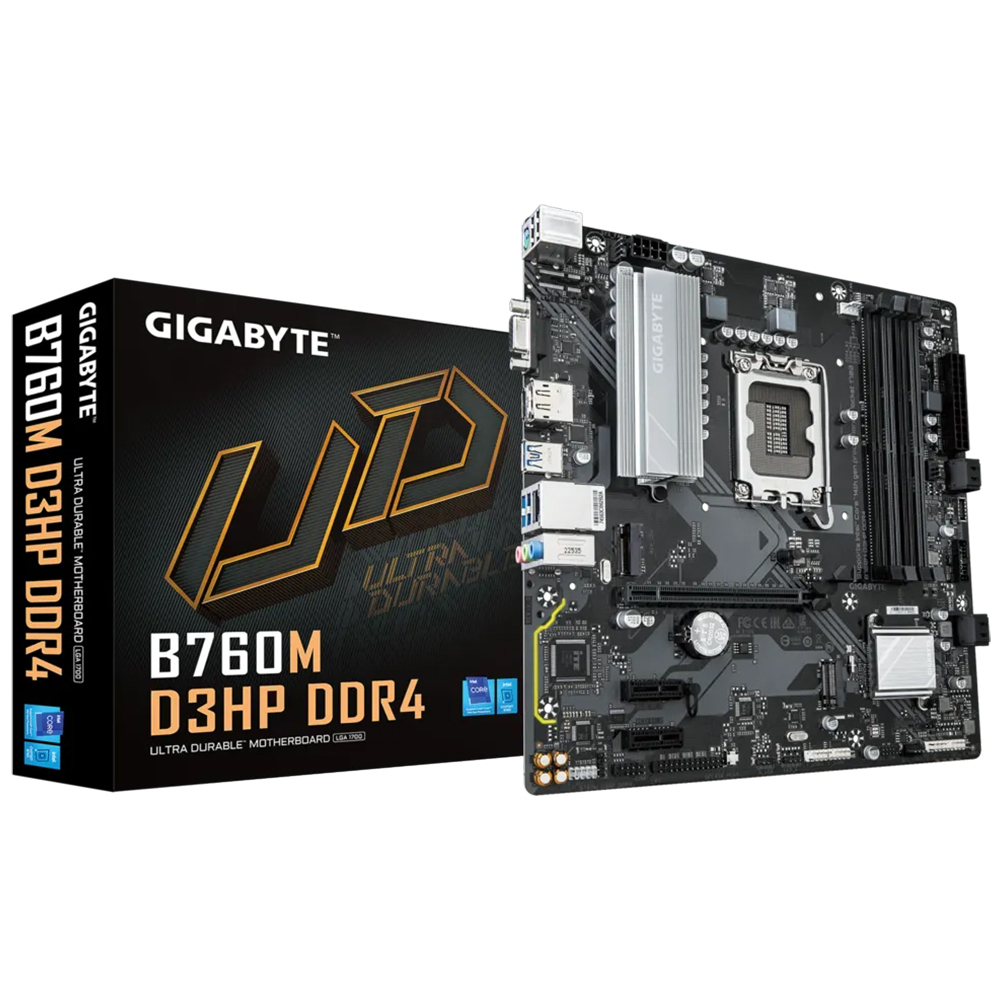

PLACA MAE GIGABYTE B760M D3HP DDR4 M.2 HDMI/VGA/DP S1700

Especificações Técnicas

CPU

Soquete LGA1700: Suporte para processadores Intel® Core™, Pentium® Gold e Celeron® de 14ª, 13ª e 12ª gerações

O cache L3 varia de acordo com a CPU

(Consulte a "Lista de CPUs Suportadas" para mais informações.)

Chipset

Chipset Intel® B760 Express

Memória

Suporte para DDR4 5333(O.C.)/ 5133(O.C.)/ 5000(O.C.)/ 4933(O.C.)/ 4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/ 4266(O.C.)/ 4133(O.C.)/ Módulos de memória 4000(O.C.)/ 3866(O.C.)/ 3800(O.C.)/ 3733(O.C.)/ 3666(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3400(O.C.)/ 3333(O.C.)/ 3300(O.C.)/3200/3000/2933/2666/2400/2133 MT/s

4 soquetes DDR4 DIMM com suporte para até 128 GB (capacidade para DIMM único de 32 GB) de memória do sistema

Arquitetura de memória de canal duplo

Suporte para módulos de memória DIMM ECC sem buffer 1Rx8/2Rx8 (operam em modo não ECC)

Suporte para DIMM sem buffer não ECC Módulos de memória 1Rx8/2Rx8/1Rx16

Suporte para módulos de memória Extreme Memory Profile (XMP)

(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM. Consulte a "Lista de Memórias Suportadas" no site da GIGABYTE para obter mais informações.)

Gráficos Integrados

Processador Gráfico Integrado - Suporte a Intel® HD Graphics:

- 1 porta D-Sub, suportando resolução máxima de 1920x1200 a 60 Hz

- 1 porta HDMI, suportando resolução máxima de 4096x2160 a 60 Hz

* Suporte para HDMI 2.1 e HDCP 2.3.

** Suporte para portas nativas compatíveis com HDMI 2.1 TMDS.

- 1 x DisplayPort, suportando uma resolução máxima de 4096x2304 a 60 Hz

* Suporte para DisplayPort versão 1.2 e HDCP 2.3

(As especificações gráficas podem variar dependendo do suporte da CPU.)

Suporte para até três monitores simultaneamente

Áudio

CODEC de Áudio Realtek®

Áudio de Alta Definição

2/4/5.1/7.1 canais

* Você pode alterar a funcionalidade de um conector de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.

Suporte para Saída S/PDIF

LAN

Chip Realtek® GbE LAN (1 Gbps/100 Mbps/10 Mbps)

Slots de Expansão

CPU:

- 1 x slot PCI Express x16, suportando PCIe 4.0 e rodando a x16

* O slot PCIEX16 suporta apenas uma placa de vídeo ou um SSD NVMe.

Chipset:

- 2 slots PCI Express x1, com suporte a PCIe 3.0 e rodando a x1

Interface de Armazenamento

CPU:

- 1 conector M.2 (soquete 3, chave M, suporte a SSD PCIe 4.0 x4/x2 tipo 2280) (M2A_CPU)

Chipset:

- 1 conector M.2 (soquete 3, chave M, suporte a SSD PCIe 4.0 x4/x2 tipo 2280) (M2P_SB)

- 4 conectores SATA 6Gb/s

Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB

Chipset:

- 1 porta USB Tipo C® com suporte a USB 3.2 Gen 1, disponível através do conector USB interno

- 5 portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)

- 2 portas USB Portas 2.0/1.1 no painel traseiro

Chipset + Hub USB 2.0:

- 4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos

Conectores Internos de E/S

1 conector de alimentação principal ATX de 24 pinos

1 conector de alimentação ATX de 12 V de 8 pinos

1 conector para ventoinha da CPU

3 conectores para ventoinha do sistema

1 conector para fita de LED endereçável

1 conector para fita de LED RGB

2 conectores M.2 Socket 3

4 conectores SATA 6Gb/s

1 conector para painel frontal

1 conector de áudio para painel frontal

1 conector USB Tipo C®, com suporte para USB 3.2 Gen 1

1 conector USB 3.2 Gen 1

2 conectores USB 2.0/1.1

1 conector Trusted Platform Module (Para GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 / Somente módulo GC-TPM2.0 SPI V2)

1 conector de porta serial

1 conector de porta paralela

1 conector de saída S/PDIF

1 botão Q-Flash Plus

1 jumper de reset

1 jumper Clear CMOS

Conectores Painel Traseiro

2 portas USB 2.0/1.1

1 porta PS/2 para teclado/mouse

1 porta D-Sub

1 DisplayPort

1 porta HDMI

3 portas USB 3.2 Gen 1

1 porta RJ-45

3 conectores de áudio

Controlador de E/S

Chip Controlador de E/S iTE®

Monitoramento H/W

Detecção de tensão

Detecção de temperatura

Detecção de velocidade da ventoinha

Detecção de vazão de resfriamento a água

Aviso de falha da ventoinha

Controle de velocidade da ventoinha

* A compatibilidade da função de controle de velocidade da ventoinha dependerá da ventoinha instalada.

BIOS

1 x flash de 128 Mbit

Uso de BIOS UEFI AMI licenciado

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Recursos Exclusivos

Suporte para GIGABYTE Control Center (GCC)

* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas por cada aplicativo também podem variar dependendo das especificações da placa-mãe.

Suporte para Q-Flash

Suporte para Q-Flash Plus

Pacote de Software

Norton® Internet Security (versão OEM)

Software de gerenciamento de largura de banda LAN

Sistema Operacional

Suporte para Windows 11 de 64 bits

Suporte para Windows 10 de 64 bits

Formato

Formato Micro ATX; 24,4 cm x 24,4 cm
